Siłowniki dociskowe ISO 21287/UNITOP i kompaktowe
Siłownik kompaktowy ISO 21287/UNITOP SK21 z gwintem zewnętrznym
Kod produktu: PN-SD-SK21-GZ-ISO21287-AL16mm-10mm
Kod produktu: PN-SD-SK21-GZ-ISO21287-AL16mm-10mm
Średnica tłoka:
16 mm
Skok siłownika:
10 mm
A:
29,2 mm
Ø D:
8 mm
Ø D2:
6 mm
Ø D3:
3,3 mm
Ø D4:
M4
Ø D5:
6 mm
G:
M5
H3:
7 mm
H4:
12,8 mm
I:
18 mm
K:
6 mm
K1:
M6
T1:
12 mm
L:
3,5 mm
L3:
2,2 mm
Ø D1:
M4
P:
8 mm
W:
4,5 mm
F4:
0 mm
H:
37 (±0,5) mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stali nierdzewna AISI 303 dla średnicy tłoka D16-D25
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
- temp. medium 0°C do +40°C
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-
Siłownik kompaktowy ISO 21287/UNITOP SK21 z gwintem wewnętrznym
Kod produktu: PN-SD-SK21-ISO21287-AL16mm-5mm
Kod produktu: PN-SD-SK21-ISO21287-AL16mm-5mm
Tłoczysko:
Jednostronne
Średnica tłoka:
16 mm
Skok siłownika:
8 mm
A:
29,2 mm
ØD:
8 mm
ØD1:
M4
ØD2:
6 mm
ØD3:
3,3 mm
ØD4:
M4
ØD5:
6 mm
G:
M5
H3:
7 mm
H4:
12,8 mm
I:
18 mm
K:
6 mm
L:
3,5 mm
L3:
2,2 mm
W:
4,5 mm
F4:
0 mm
H:
37(±0,5) mm
P:
8 mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stal nierdzewna AISI 420 dla średnicy tłoka D32-D100
- Tłoczysko: stali nierdzewna AISI 303 dla średnicy tłoka D16-D25
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
- temp. medium 0°C do +40°C
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-
Siłownik kompaktowy ISO 21287/UNITOP SK21 ze sprężyną powrotną
Kod produktu: PN-SD-SK21-SP-ISO21287-AL16mm-10mm
Kod produktu: PN-SD-SK21-SP-ISO21287-AL16mm-10mm
Średnica tłoka:
16 mm
Skok siłownika:
10 mm
F[N] sprężyny max [skok 0 mm]:
21 mm
F[N] sprężyny min [skok 50 mm]:
6 mm
H:
37 (±0,5) mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stal nierdzewna AISI 420 dla średnicy tłoka D32-D100
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
- temp. medium 0°C do +40°C
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-
Siłownik kompaktowy ISO 21287/UNITOP SK21 ze sprężyną wysuw
Kod produktu: PN-SD-SK21-SW-ISO21287-AL16mm-5mm
Kod produktu: PN-SD-SK21-SW-ISO21287-AL16mm-5mm
Średnica tłoka:
16 mm
Skok siłownika:
5 mm
F[N] sprężyny max [skok 0 mm]:
21 mm
F[N] sprężyny min [skok 50 mm]:
6 mm
H:
37(±0,5) mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stal nierdzewna AISI 420 dla średnicy tłoka D32-D100
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
- temp. medium 0°C do +40°C
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-

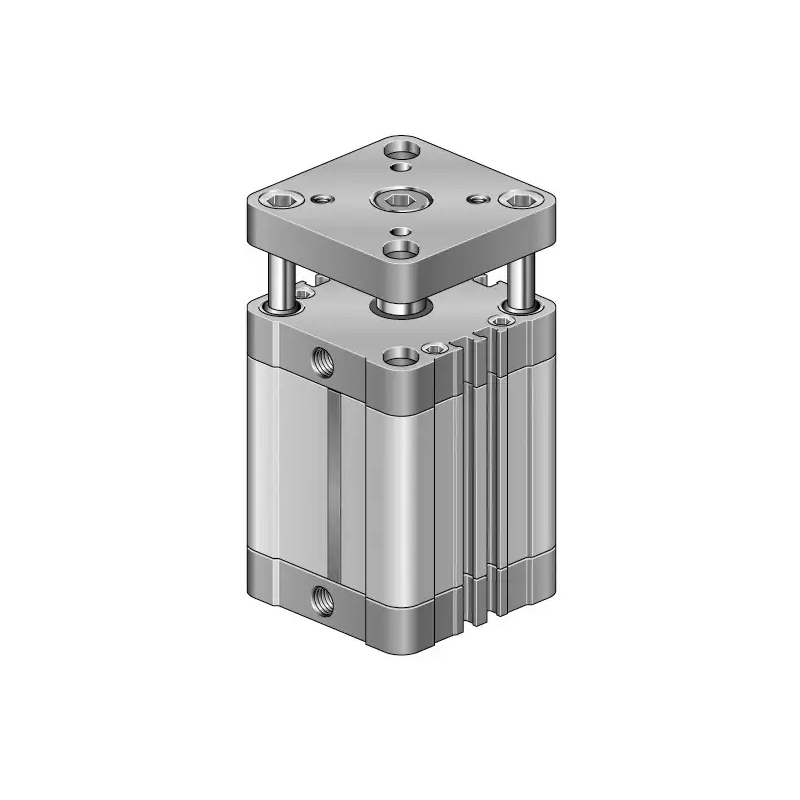

Siłownik kompaktowy ISO 21287/UNITOP SK21 antyobrotowy
Kod produktu: PN-SD-SK21-AO-ISO21287-AL16mm-5mm
Kod produktu: PN-SD-SK21-AO-ISO21287-AL16mm-5mm
Średnica tłoka:
16 mm
Skok siłownika:
5 mm
A:
29,2 mm
Ø D:
8 mm
Ø D2:
6 mm
Ø D3:
3,3 mm
Ø D4:
M4
Ø D5:
6 mm
Ø D7:
5 mm
Ø D8:
M3
Ø D9:
3 mm
G:
M5
H3:
7 mm
H4:
12,8 mm
I:
18 mm
I4:
14 mm
I7:
9,9 mm
K:
6 mm
L:
3,5 mm
L3:
2,2 mm
S1:
6 mm
W:
4,5 mm
H:
37 (±0,5) mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stal nierdzewna AISI 420 dla średnicy tłoka D32-D100
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
- temp. medium 0°C do +40°C
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-

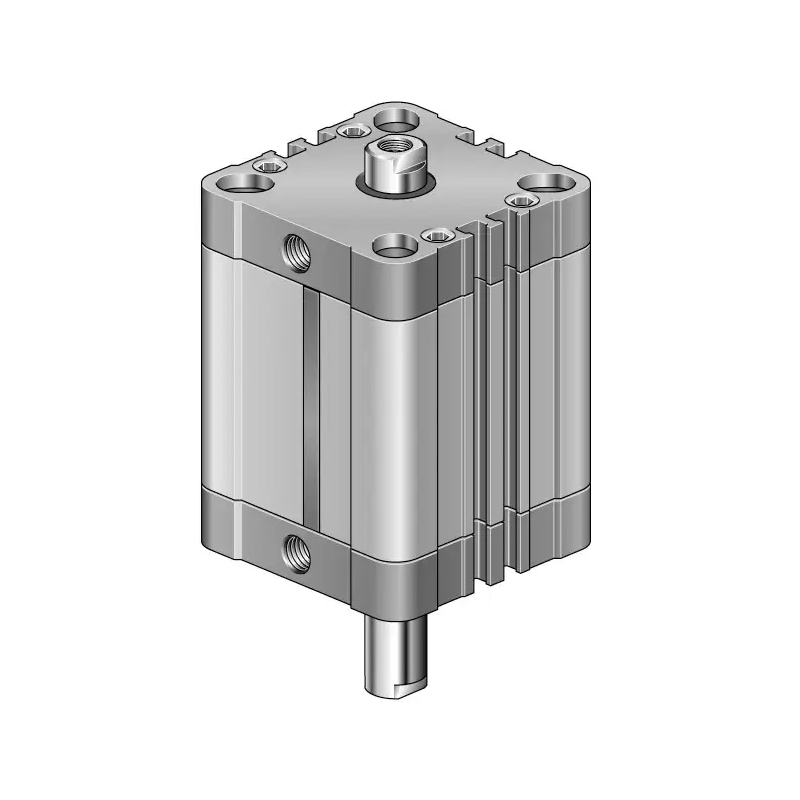

Siłownik kompaktowy ISO 21287/UNITOP SK21 z dwustronnym tłoczyskiem
Kod produktu: PN-SD-SK21-DT-ISO21287-AL16mm-25mm
Kod produktu: PN-SD-SK21-DT-ISO21287-AL16mm-25mm
Średnica tłoka:
16 mm
Skok siłownika:
25 mm
W:
4,5 mm
H:
37 (±0,5) mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stali nierdzewna AISI 303 dla średnicy tłoka D16-D25
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-

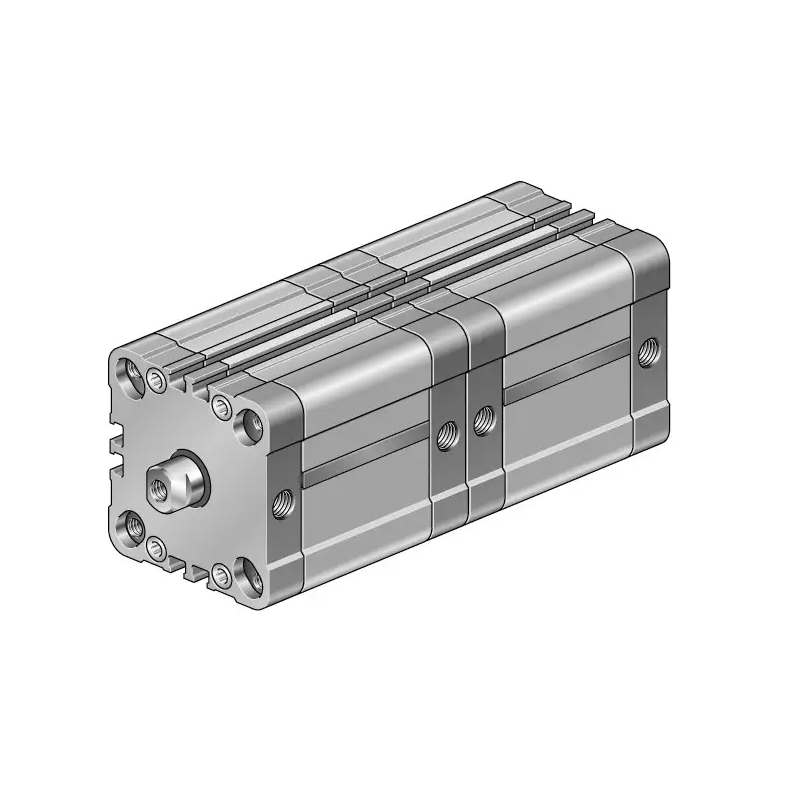

Siłownik kompaktowy ISO 21287/UNITOP SK21 typu tandem
Kod produktu: PN-SD-SK21-TT-ISO21287-AL32mm-10mm
Kod produktu: PN-SD-SK21-TT-ISO21287-AL32mm-10mm
Średnica tłoka:
32 mm
Skok siłownika:
10 mm
A:
88,4 mm
B:
44,2 mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stali nierdzewna AISI 303 dla średnicy tłoka D16-D25
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-
Siłownik kompaktowy ISO 21287/UNITOP SK21 z dwoma skokami
Kod produktu: PN-SD-SK21-DS-ISO21287-AL32mm-5+20mm
Kod produktu: PN-SD-SK21-DS-ISO21287-AL32mm-5+20mm
Średnica tłoka:
32 mm
Skok siłownika:
5+20 mm
A:
88,4 mm
B:
44,2 mm
B+Skok 1:
49,2 mm
B+Skok 2:
64,2 mm
Materiał / Składowe:
- Pokrywy: odlew z aluminium
- Tłoczysko: stali nierdzewna AISI 303 dla średnicy tłoka D16-D25
- Uszczelnienia PU - Poliuretanowe (opcjonalnie Viton *wymaga kalkulacji)
- Profil: aluminium anodowane
Maksymalne ciśnienie robocze:
- 2 do 10 BAR
Zastosowanie:
- Automotive
- Instalacje sprężonego powietrza
- Przemysł budowlany
- Przemysł górniczy
- Przemysł maszynowy
- Przemysł okrętowy
- Przemysł rolniczy
Medium:
- Przefiltrowane sprężone powietrze
Dopuszczalna temperatura pracy materiału/produktu:
- temp. otocz. -20°C do +80°C (dla Vitonu +150°C)
Opcje połączeniowe / Propozycje instalacyjne:
- Do zaworów pneumatycznych
- Do rozdzielaczy pneumatycznych
- Do złączy wtykowych
- Do przyłączy wtykowych
- Do szybkozłączy
- Do bloków pneumatycznych
- Do przewodów PU, PA, PE
Zalety materiału/produktu:
- Wykonany wg normy ISO 21287/UNITOP
- Amortyzacja: pneumatyczna
- Smarownie: niewymagane
- Zwiększona ochrona przed korozją
- Zwiększona ochrona przed korozją chemiczną
- Brak adsorpcji nieprzyjemnych zapachów
- Odporność na promieniowanie słoneczne UV
- Dobre przewodnictwo cieplne
- Praca w trudnych warunkach
- Odporność na działanie obciążeń mechanicznych
- Odporność na działanie wysokich temperatur
Magazyn PL: brak
Termin dostawy: -
Termin dostawy: -
brak
Magazyn EU: 0 szt.
Termin dostawy: -
Termin dostawy: -
0 szt.
-
